Багажник экспедиционный.
Автор Сообщение
Цитата
Старожил
Старожил
Аватар пользователя

Сообщений: 782
Откуда: Новосибирск-Академ
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1989
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
sanek-777 писал(а):
В общем пока было время м/у заказов, сваял себе багажник.Надо же было с чего-то стройку начинать)))). Следующей наверно лесенка будет. Только с дверью еще не определился).

:roul:

_________________
Есть: WBYD21, 1989, TD27T, палка https://www.drive2.ru/r/nissan/terrano/518691587820093649/
Есть: R20, 1995, TD27B, ватомат https://www.drive2.ru/r/nissan/mistral/590505365154594338/
Был: LBYD21, 1993, QD32, ватомат http://www.drive2.ru/r/nissan/918809/


Цитата
Бывалый
Бывалый

Сообщений: 199
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (4)
Год выпуска: 1993
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
sanek-777 писал(а):
В общем пока было время м/у заказов, сваял себе багажник.Надо же было с чего-то стройку начинать)))). Следующей наверно лесенка будет. Только с дверью еще не определился).

Привет.
А где металл брал? тоже надо багажник сделать.


Цитата
Постоялец
Постоялец
Аватар пользователя

Сообщений: 330
Откуда: Новосибирская обл. Тогучин
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1994
Модель: Patrol
Двигатель: другой
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
Привет.) Да я ж в Городе-герое Тогучине живу)))) У нас все есть, и кататься не надо. В 2 магазинах строительных.В одном только хлыстами, а в другом куски отрезать могут. Бывает правда заказывать приходится. но привозят быстро. А в Нск смотри на металлобазах и маг. крепеж по болтикам.))

_________________
Мастерская Полного Привода.
8 923 153 35 7 четыре.


Цитата
Бывалый
Бывалый

Сообщений: 199
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (4)
Год выпуска: 1993
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
sanek-777 писал(а):
Привет.) Да я ж в Городе-герое Тогучине живу)))) У нас все есть, и кататься не надо. В 2 магазинах строительных.В одном только хлыстами, а в другом куски отрезать могут. Бывает правда заказывать приходится. но привозят быстро. А в Нск смотри на металлобазах и маг. крепеж по болтикам.))


А блин, :) не посмотрел где ты живешь)) Да у нас по субботам, почти не кто не работает, а я только в выходные могу взять. Нашел вроде одну контору, завтра поеду глядеть.


Цитата
Новичок
Новичок
Аватар пользователя

Сообщений: 37
Откуда: Железноводск
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1994
Модель: Terrano II
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
Мой вариант багажника.

Труба нерж. 38х2, полоски нерж 3мм.
Почти плакал, когда сверлил первое отверстие в крыше. Зато остальные дались легче.

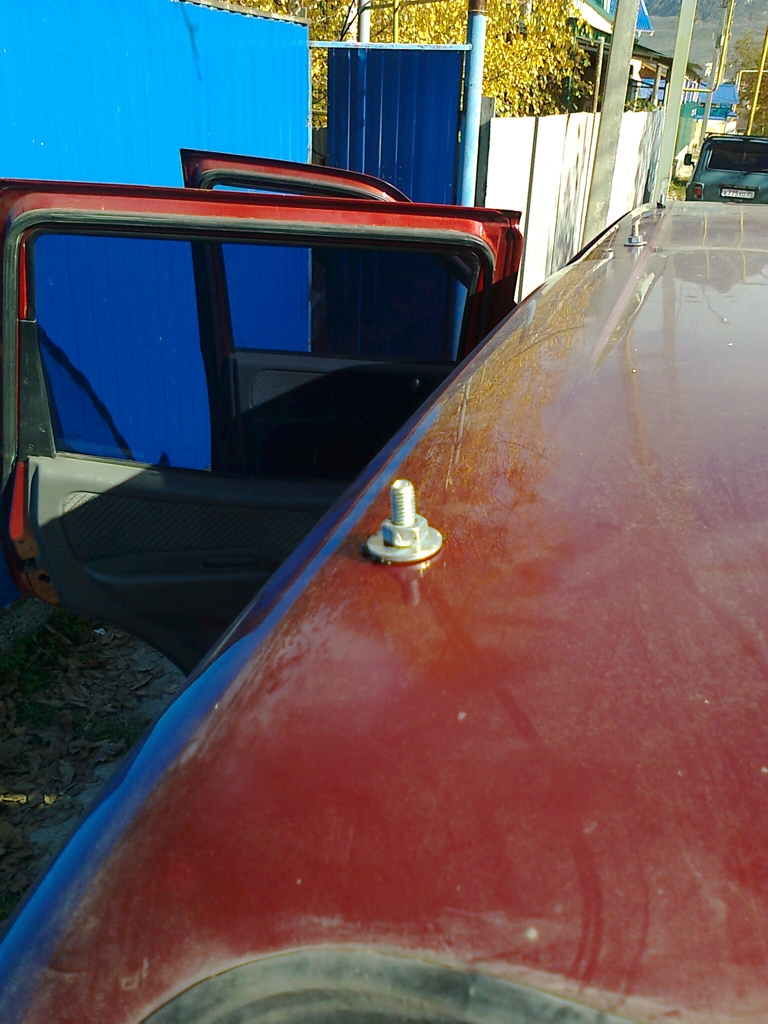

Короткие шпильки М8 стянул гайками на сочленениях крыша/боковина (ещё по виточку резьбы нарезал в металле).
Там двойной, а то и тройной слой металла.
Пространство до самой верхней жестянки компенсировал набором усиленных шайб, чтоб не прогибалась.
Нанёс Тектиль, герметиком Абро намазал "прокладки" под верхние шайбы.
Установил 8 уголков из нержавейки. Т.к. они смотрят в разные стороны и находятся на разной высоте, обрезал их в уровень по ниточке.
Аккуратно прихватил трубы на месте. Закрывал мокрым брезентом от сварочных брызг.
В итоге 8 опорных точек. Рассредоточенная нагрузка в 150-200 кг.
Кинул 2 столешницы, залез сам, пока верёвкой обвязывал. Владельцы "реллингов" завистливо поглядывали.

Без проблем заезжаю а гараж. Ещё целых 20 мм остаётся!

Пока потолок был снят помыл его, проверил сливы лючка, кинул войлока 10 мм.

Теперь на эту основу можно что угодно цеплять. И за доставку стройматериалов по 1200 р перестал платить, уже выгодно.
Гудели, заразы, уже на 60. Накинул на трубы по метру штатной теплоизоляции, теперь на даже 120 тишина!
Да и полиции , когда просит "откройте багажник!", пальцем вверх показываю, мол, смотрите, там ничего нет! А в пятую дверь Вам заглядывать без протокола не положено!
Им и возразить нечего !

Затрат около 4 тыр. Ничто для этой грузоподъёмности, эпатажа и удобства!


Вложения:










_________________
Если ничего не делать - оно само не сделается ! ! !


Последний раз редактировалось rovertos Пт май 29, 2015 12:39 pm, всего редактировалось 1 раз.

Цитата
Старожил
Старожил
Аватар пользователя

Сообщений: 985
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1990
Модель: Terrano WD21
Двигатель: 2.4 (Z24i)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
rovertos! Зачет! Хотя между крышей и силовым элементом нужно таки было заложить усиливающие пластины. Плоскость все - таки. Вырвать, конечно не вырвет, но для уверенности... :roul:

_________________
Мы пилигримы на дорогах уставшей земли, чем мы живем невдомёк Вам, да и нужно ли знать...


Цитата
Бывалый
Бывалый

Сообщений: 199
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (4)
Год выпуска: 1993
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
И я наконец то замутил,запилил,заварил себе экспедиционник. Кривой немного, но это мой первый опыт сварочно-болгарачных работ)
1 http://www.drive2.ru/l/6734080/
2 http://www.drive2.ru/l/6872976/
3 http://www.drive2.ru/l/6980532/
4 http://www.drive2.ru/l/6980786/


Вложения:











Цитата
Старожил
Старожил
Аватар пользователя

Сообщений: 985
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1990
Модель: Terrano WD21
Двигатель: 2.4 (Z24i)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
Зачет! Но... Крепление багажника к кронштейнам слабоваты. И сварка в месте крепления самой корзины к кронштейну крепления - зло. Хотя, смотря сколько планируется грузить... :( А в целом - поздравляю с началом строительства!

_________________
Мы пилигримы на дорогах уставшей земли, чем мы живем невдомёк Вам, да и нужно ли знать...


Цитата
Бывалый
Бывалый

Сообщений: 199
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (4)
Год выпуска: 1993
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
Василич писал(а):
Зачет! Но... Крепление багажника к кронштейнам слабоваты. И сварка в месте крепления самой корзины к кронштейну крепления - зло. Хотя, смотря сколько планируется грузить... :( А в целом - поздравляю с началом строительства!

Спасибо) . Да крепления слепил из того что было, уже не хотелось откладывать еще на неделю. Грузить вроде не планируется много, а там поглядим.


Цитата
Терранолюб
Аватар пользователя

Сообщений: 1681
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (1)
Год выпуска: 1997
Модель: Mistral
Двигатель: 2.7 (TD27ETi Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
люстру теперь надо :yes:

Добавлено after 1 minute 49 seconds:
я тоже начал делать багажник.пытаюсь профель полукругом под 90 градусов загнуть :)

_________________
http://www.drive2.ru/r/nissan/702340/ Кузовные работы.Сварка.


Цитата
Бывалый
Бывалый

Сообщений: 199
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (4)
Год выпуска: 1993
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
Санек.Д писал(а):
люстру теперь надо :yes:

Добавлено after 1 minute 49 seconds:
я тоже начал делать багажник.пытаюсь профель полукругом под 90 градусов загнуть :)


Да, люстра пока не скоро будет, с работы турнули(.
Квадрат гнешь? Может несколько раз надпилить, согнуть и заварить.


Цитата
Терранолюб
Аватар пользователя

Сообщений: 1681
Откуда: Новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (1)
Год выпуска: 1997
Модель: Mistral
Двигатель: 2.7 (TD27ETi Diesel)
Трансмиссия: авт.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
ооо ,хреново без работы.Я уже 4 месяца без работы,спасают только сварочные работы.
Ну я так и гнуть пытаюсь.высчитываю сколько раз надпилить чтобы более круглее получалось.
Шаблоны кронштейнов (опор багажника)сегодня вырезал из картона надо теперь на металл переносить.

_________________
http://www.drive2.ru/r/nissan/702340/ Кузовные работы.Сварка.


Цитата
Старожил
Старожил

Сообщений: 941
Откуда: новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 2012
Модель: TOYOTA
Двигатель: 2.5 (TD25 Diesel)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
мужики! мож кому корзина на тирку нужна?малость не доделана! сетки нет и крепления!за недорого!делалась на датсун,но он продался

_________________
Чем круче джип тем дальше трактор


Цитата
Старожил
Старожил
Аватар пользователя

Сообщений: 782
Откуда: Новосибирск-Академ
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 1989
Модель: Terrano WD21
Двигатель: 2.7 (TD27T Turbo Diesel)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
voronok писал(а):
мужики! мож кому корзина на тирку нужна?малость не доделана! сетки нет и крепления!за недорого!делалась на датсун,но он продался


забрал бы, но хочу багажник во всю крышу сваять, боюсь что корзина под датсуна маловата будет

_________________
Есть: WBYD21, 1989, TD27T, палка https://www.drive2.ru/r/nissan/terrano/518691587820093649/
Есть: R20, 1995, TD27B, ватомат https://www.drive2.ru/r/nissan/mistral/590505365154594338/
Был: LBYD21, 1993, QD32, ватомат http://www.drive2.ru/r/nissan/918809/


Цитата
Старожил
Старожил

Сообщений: 941
Откуда: новосибирск
Бортовой Журнал: Посмотреть Бортовой Журнал (0)
Год выпуска: 2012
Модель: TOYOTA
Двигатель: 2.5 (TD25 Diesel)
Трансмиссия: мех.
Ответить с цитатой
Сообщение Re: Багажник экспедиционный.
ну да маленько покороче,но ее проще разставить на нужную длинну чем варить новую!

_________________
Чем круче джип тем дальше трактор
