 Заголовок сообщения: станционарный компрессор
Постоянная ссылкаДобавлено: Чт дек 29, 2011 6:32 pm
Компрессор вещь нужная особенно на внедорожнике по этому приобрел Беркут R20 подкачавши пару раз пришел к выводу что я ленивый и бегать выключать компрессор чтоб посмотреть сколько накачалось меня не устроило. немного подумав и сходив на рынок было куплено.

И так нам нужно:

1. компрессор (выбирается по карману и производительности чем больше тем лучше)
2. шланг (желательно пластиковый и протащить вдоль машины и поставить быстросъёмы например: в багажнике и под капотом)
3. реле давления (с порогом срабатывания примерно в 7 атмосфер, подойдет от гаражных компрессоров)
4. ресивер (без него конечно можно, но скучно я взял пустой порошковый огнетушитель литров на 10 он легче чем углекислотный)
5. фитинги цанговые, переходники, быстросъёмы и т.д. по вкусу
6. обратный клапан (для того чтоб не нагружать клапана самого компрессора)
7. фильтр осушитель (чтоб система не замерзала зимой)
8. хороший знакомый токарь ))))
9. манометр в салон (если он кому-то нужен)

ну вроде все начнем

1. ищем место куда поместить компрессор критерий, чтоб было в свободном доступе для обслуживания и незамкнутое пространство(чтоб компрессор не перегрелся)
2. ищем место для установки обратного клапана, реле отключения, фильтра и тройника

я себе поставил рядом с баллоном под несъёмной части спальника


мой друг Саня поставил в полость крыла


затем соединяем все во едино

фильтр осушитель с клапаном сброса воды


реле давления


обратный клапан


собираем что-то подобное

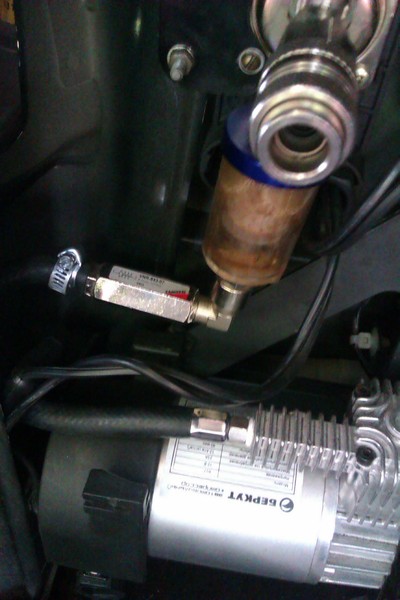

вот как выглядит в машине у Сашки

клапан, фильтр быстросъём


реле давления, фильтр и соединено через четверник


ну или тройник


ну и общий вид получившегося, синий шланг на ресивер от ресивера под днищем под капот и на быстро съём для потребителей


например потребитель :lol:


и его кнопка управления электрическим клапаном


сам ресивер его внешний вид. Крепить где угодно, но чтоб не мешал ))) говорят 24 атмосферы его разрывает :roll:


шланги, тройник и манометр


ну вот и все теперь ходим с небольшим шлангом и пистолетом накачиваем и радуемся, всем удачи в реализации сия девайса.
